          中國衛星直播數字電視接收芯片以及調制關鍵技術產品開發的主要技術基礎源于國家廣電總局“直播衛星系統傳輸技術研究”項目的研究成果，即“先進衛星廣播系統”(ABS-S)技術標準。通過與國家廣電總局密切合作，中天聯科參與了ABS-S的制定及產業化工作，并成功研發出基于ABS-S標準的衛星電視接收芯片AVL1108，在此基礎上完善了從調制器到終端接收設備的ABS-S產業鏈。

         2006年8月，第一代ABS-S專用接收解調芯片AVL1108一次流片成功，從立項到量產僅耗時10個月。該芯片的面世標志著中國新一代衛星傳輸技術(ABS-S)的產業化工作進入新階段。作為唯一成熟，有供貨能力的ABS-S解調芯片供應商，中天聯科向國內多家整機廠商批量供貨解調芯片AVL1108，并全力支持國內整機廠商的開發工作。采用基于ABS-S技術開發的AVL1108芯片的衛星直播數字電視機頂盒已基本覆蓋全國范圍，接收畫質良好，并徹底解決了安全接收的問題。經過驗證，AVL1108成為業界最成熟的衛星直播解調芯片產品。

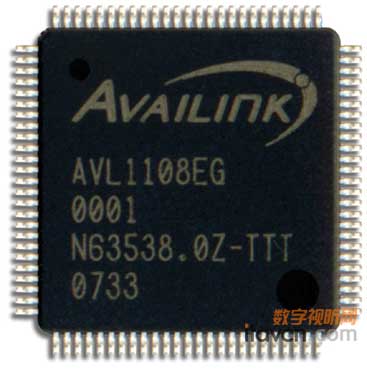

第一代數字電視解調芯片AVL1108。

AVL1108的技術特點

        新一代直播衛星數字電視接收解調芯片AVL1108采用突破性的創新設計，進一步提高了ABS-S信道解調芯片的性能，降低成本和功耗，其獨特的衛星解調和高性能解碼技術處于國際領先地位。該芯片可完成QPSK和8PSK解調及LDPC解碼功能；在8PSK模式下可提供45MSps符號率，最高120Mbps凈碼率；完全滿足“中星九號”上使用56MHz轉發器的要求。如使用AVS或H.264等先進視頻編碼手段，可實現單一轉發器搭載15路高清衛星電視節目。經詳細測試，其性能完全達到設計要求并居國際先進水平，基于該芯片實現的接收系統實測載噪比門限與理論仿真結果僅相差0.1~0.3dB，其數據傳輸能力、接收門限等指標達到或超過最新一代國際衛星通信技術標準DVB-S2的水平，同時其結構更加簡單、信號接收更為便捷，穩定性達到世界領先水平。

        ABS-S技術采用了先進、高效的信道編碼技術，通過高階調制、濾波滾降因子控制等手段大大提高了衛星頻譜利用效率，有效提升了衛星信號傳輸能力。作為中國第一款完全符合ABS-S標準的成熟的信道解調芯片，AVL1108除應用于政府主導的“村村通”工程外，還可以應用于高清交互衛星電視。直播衛星數字電視接收解調芯片AVL1108的創新技術點如下：

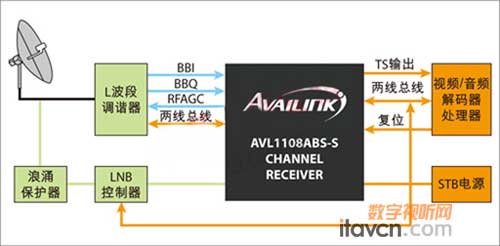

1、AVL1108主要功能包括基帶信號解調和信道解碼，用于將衛星調諧器輸出的ABS-S基帶信號轉換成TS流，并通過簡單的接口提供給后端解碼芯片。

2、AVL1108是業內首款在8PSK解調模式下，符號速率達到45MSps，凈碼流速率達到120Mbps的衛星電視接收芯片，可提供更多頻道接收和高清晰度電視傳輸。

3、AVL1108提供了射頻自動增益控制，只需通過簡單的阻容網絡就可以與前端調諧器連接。

4、AVL1108集成高性能雙通道模數轉換器(ADC)，具備消除直流、IQ補償和相位補償功能。

5、接收信號經過匹配濾波器、符號時鐘恢復環路、載波頻率和相位跟蹤環路、均衡器、前向糾錯解碼器，之后生成TS流，輸送給后端解碼芯片。

6、通過標準兩線總線控制接口，后端處理芯片可以方便的控制AVL1108，并通過AVL1108提供的DiSEqC接口，對下變頻器(LNB)進行配置。

7、AVL1108針對ABS-S信號格式進行專門優化處理，能夠?qū)崿F(xiàn)完美的時鐘同步和卓越的前向糾錯性能。

8、AVL1108具備極強的抵御相位噪聲能力，可以在頻偏達到5MHz的環境中快速鎖定信號，并能維持精確的時鐘同步。

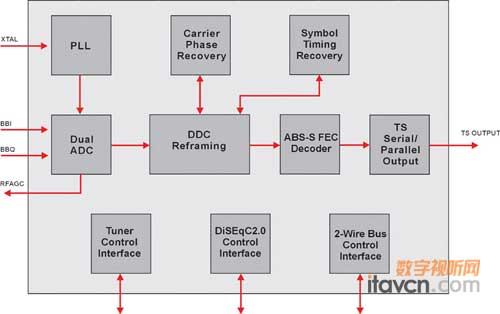

AVL1108內部結構示意圖

AVL1108的性能指標

       AVL1108的性能(技術)指標如下：在8PSK模式下，符號率從1MSps到45MSps；完全符合中國數字直播衛星標準(ABS-S)，支持8PSK和QPSK模式；前向糾錯解碼器的速率支持1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 13/15, 9/10；脈沖整形滾降因子為0.2, 0.25, 0.35；集成兩個ADC，具備消除支流，IQ補償和相位補償功能；信號質量監視和鎖定檢測；內置射頻自動增益控制，可以與調諧器直接連接；DiSEqC 2.0 全兼容的LNB控制器；輸出數據接口包括串行接口和并行接口；標準兩線總線接口，可以提供四個可選地址；100管腳的LQFP-EP封裝。
