【中國數字視聽網訊】系統概述：

隨著網絡技術的成熟和發展，網絡化、智能化樓宇的概念也逐步成為人們選擇辦公場所和衡量居住環境的一個重要因素。人們生活在智能化樓宇中，不僅可以快速的交換信息數據，還可以通過網絡系統控制燈光，調節空調系統，同時，我們還可以利用這個智能化的網絡平臺，構建基于網絡的視頻監控系統，保安人員可通過計算機隨時監控大樓內的現場環境。網絡視頻監控系統，真正發揮了局域網和廣域網平臺的優勢，適合大樓安全監控和個人家居監控的不同要求。系統集成商根據樓宇監控系統客戶的要求，選用華北工控的工控整機系統，監控主要內容包括：報警系統、冷熱源系統、空調機組、新風機組、照明系統、電梯、變 配電等。

系統原理：

樓宇監控系統主要由監控軟件、邏輯編程軟件、工業以太網交換機以及以太網控制器等多種控制模塊及擴展模塊組成，監控中心包括音視頻管理服務器，數據存儲服務器，WEB 服務器，監控終端，管理員操作主機等。

系統要求：

樓宇大廈監控系統方案需要選擇使用網絡一體化攝象機、網絡視頻服務器、網絡高速球等采集圖象信息，經過專業的視頻壓縮技術，將模擬信號轉為數字信號，利用大樓的網絡系統傳輸?shù)焦芾碇行摹＝Y合報警聯動裝置和不間斷錄象存儲系統，對大樓的安全進行全方位的管理。同時物業管理人員可以隨時隨地的在遠程對整個系統進行控制和管理。

系統方案：

樓宇設備監控系統具有可靠性，同時還具有開放性，靈活性，經濟性。在整個設計中，對所控制的點、設備進行分區、分塊、根據各部分的功能特點。系統集成商根據樓宇設備的特點和應用功能，選用了華北工控的主控平臺與自身的控制軟件相結合，將樓宇控制系統、消防報警系統及保安自動化系統集成在樓宇監控系統中。系統方案中，華北工控一款工業機箱RPC-610與CUP長卡SHB-890組成，RPC-610是4U、19英寸可上架，歐美風格，符合EIARS-310C 標準工業機箱，穩固可靠，可選用工業CPU卡或商用PC主板，可安裝5個3.5"驅動器；SHB-890基于Intel 945GC + ICH7芯片組，有兩條雙通道的240Pin DDR DIMM內存插槽，支持DDRⅡ533/667MHZ系統內存，接口方面，提供4個USB2.0，1個IDE，4個SATAⅡ，2個COM，1個并口以及1個10/100/1000Mbps以太網接口，另外還支持看門狗，IrDA， 防病毒的BIOS等先進功能。樓宇監控系統華北工控PC主控平臺系統配置如下：

主機機箱：RPC-610

CUP卡：SHB-890（Intel 945GC+ICH7芯片組）

底板：PBP-13L4

內存：DDR2-2G/800

硬盤：320G

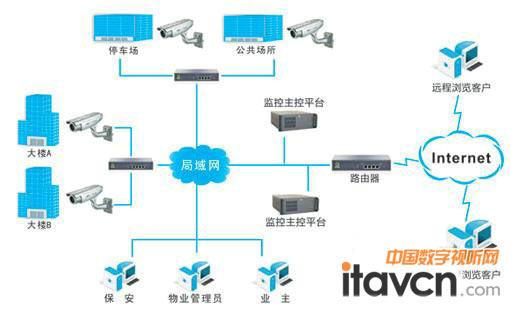

系統框圖：

華北工控主控系統特征:

◆網絡化、數字化，安全可靠性高

◆開放的軟件和硬件平臺完美結合

◆系統具有可擴展性，開放靈活

◆支持遠程控制，實現無人值守

◆具有自動報警功能

◆安裝和維護成本低

系統評價：

系統集成商選用華北工控主控平臺作為樓宇監控系統的管理核心，通過智能化的控制系統與科學化的監控系統軟件相結合，控制數據的流向，保持實時圖像數據和錄像，對大樓中的機電設備進行了集中監視、控制和管理，能實現二十四小時無人值守。保證設備在最佳狀態下運行，為大廈提供一個舒適、高效、安全、節能的環境。，將樓宇物業人員成本、物耗等降到最低。
