玉林中學多功能廳音頻系統案例詳解

2011年09月02日 13:44 來源：中國數字視聽網字體【大中小】

【中國數字視聽網訊】地處廣西玉林市中心的玉林市第三中學（以下簡稱“玉林三中”）創建于1908年，至今歷經百年未曾中斷。百年間，學校雖然歷經諸多磨難，卻以頑強的生命力向前發展，為國家培養了數萬有用之才。在三中的校園里，生長著年逾百齡的皂莢樹和金桂樹見證歷史，珍藏著朱錫昂校長的辦公生活用品供人瞻仰，記載著不同時期的革命烈士，世界級、國家級的專家、學者，各行各業的骨干精英等校友在求學時的成長軌跡。

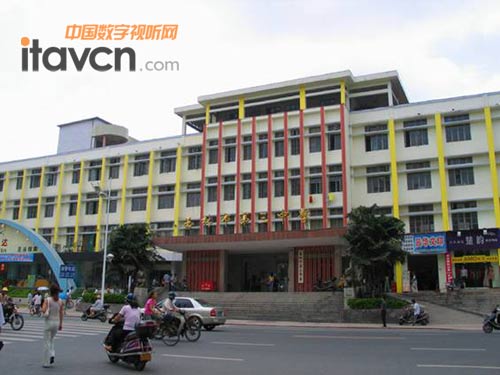

玉林市第三中學

項目背景

玉林三中校園環境優美，文化底蘊深厚，教學設施先進。學校朝著“創一流校園，建一流師資，求一流管理，育一流人才”的目標不斷邁進。學校建設緊跟現代技術步伐，同時立足勤儉辦學傳統，校方在本次的學校多功能廳項目技術論證中反復強調這一需求原則。

玉林三中多功能廳面積800平方米（見下圖現場照片），屬于階梯式長方形結構，主要用途為滿足學校各種形式會議與校方偶爾的內外聯誼演出活動，在系統設計中要綜合考慮四個大的方面技術要素：

一、整個聲場的清晰度、均布度、聲壓級、低頻的動態與飽滿度；

二、滿足會議與演出時多話筒使用不出現聲反饋嘯叫、手機等通訊信號干擾；

三、前后聲場與舞臺返聽擴聲的分合控制管理，演出與會議分開控制管理；

四、整個系統不僅專業，而且要做到操作使用很人性化的智能簡約控制。

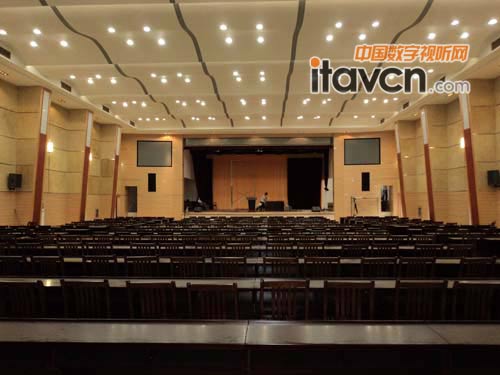

玉林三中多功能廳

解決方案

針對以上設計要素，為了滿足聲場這一要素，主擴方面選用的是4套日本TOA的黑色HX-5B線陣列音箱。日本TOA作為世界知名的音頻產品廠家，不僅在公共廣播產品上成為世界上第二大一流品牌，而且在專業擴聲方面也形成自己獨特產品線資源，廣泛應用于各種音頻環境，本項目選用的這個HX-5B線陣列音箱，就是幾年前TOA奉獻給專業擴聲市場的擴聲精品，當時在北京的國際音響展上引起了轟動。

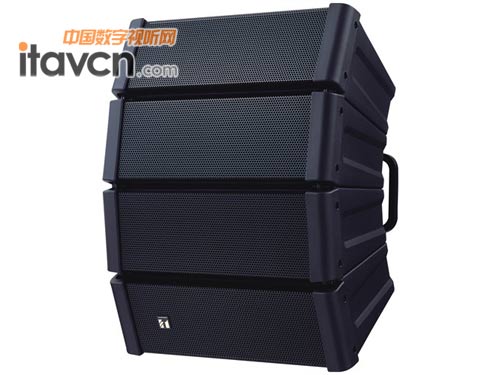

HX-5B線陣列音箱

HX-5B是一款小型線陣，通過組合可以組成大型的線陣系統，該項目中采取2套一組的方式，分別隱藏安裝在舞臺兩側的背投屏幕下，整體上融合于現場裝修環境。2組4套HX-5B組合做到了聲音不僅射程遠，而且覆蓋面廣，能夠很好地覆蓋到舞臺下面的前場與中場，滿足整個多功能廳的會議人聲擴聲綽綽有余，符合廳堂人聲擴聲的標準。線陣音箱具有覆蓋均勻、擴散度好、聲壓級大、指向性強、遠近場的區別較小等特點，對于滿足設計的第一要素起到核心關鍵作用。

另外考慮到演出的需要，在現場還采用了美國H-WIT LS120音箱4只作為后場補聲與增加低頻動態，另外還選用2只LS120音箱作為舞臺返聽，以滿足開會或演出時舞臺上人員的返聽需要。H-WIT音頻產品自2005年投放中國市場以來，已經為幾千個項目采用，成為國內外知名的高性價比產品，本項目采用該品牌音箱作為補聲與返聽，就是充分發揮其經濟高性能的優勢，滿足用戶經濟高檔的投資需求。

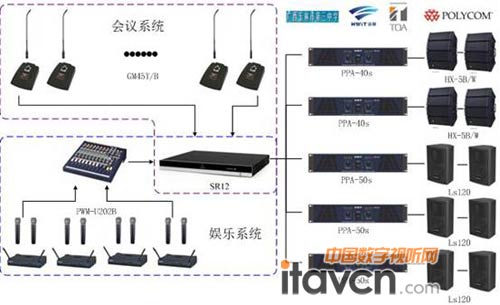

在設計的第二個要素方面，我們將其與設計的第一要素、第三個要素、第四要素緊密結合起來，選用了世界知名品牌美國POLYCOM 1臺SR12數字音頻矩陣，該產品主要功能特點為：

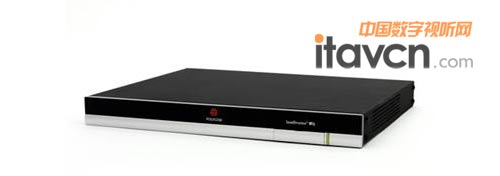

SR12數字音頻矩陣
