行業背景

近幾年，中國地鐵發展迅速，截止目前,中國的北京、天津、香港、上海、廣州、深圳等城市都有了地鐵,許多城市的地鐵也在緊鑼密鼓地修建之中。地鐵的舒適、快捷和便利使其成為人們出行的重要交通工具，地鐵也就成為了許多城市交通的重要組成部分。

但是與此同時，地鐵內也頻頻出現各種盜搶等治安案件；一些違禁物品也常常被帶入地鐵內；以及各種突發緊急情況的出現等等。這些情況給地鐵安全運行及乘客生命財產帶來了重大威脅。地鐵內的治安預防、安全隱患排查和突發事件緊急處理等也日益受到有關部門的高度重視。為及時高效準確地維護地鐵內的安全，地鐵公安管理部門需要一套以地鐵公安分局指揮中心為主體，派出所、警務站為補充的，以數字化音視頻聯網平臺為基礎的綜合視頻指揮調度系統。為公安機關開展日常工作、及時發現并快速處置突發事件，同時為領導科學決策及公安部門合理調動警力提供充分的技術手段。

方案概述

針對上述要求，凱斯泰爾根據多年公安視頻指揮建設經驗，運用多媒體技術、計算機、網絡和自動控制等科技手段，率先推出了針對地鐵行業的公安視頻指揮系統。通過組建該系統并有機的結合現有資源，形成高效運轉、功能完善、先進實用、安全可靠的公安網視頻指揮調度體系，滿足使用方便、迅速快捷、穩定可靠的指揮調度、召開視頻會議、技術交流、圖像傳輸、遠程異地指揮的要求。把地鐵公安視頻指揮系統建設成為現代化、多功能、數字高清晰的視頻會議系統，達到技術上先進性、功能上多樣性、標準上兼容性、設備上擴容性、使用上可靠性、價格上經濟性的總體要求，為地鐵安全運行服務。

系統架構

系統采用一臺MCU、多臺視頻圖像終端及錄播服務器等音視頻設備，通過公安專網，采用H.323標準，建設從指揮中心到各下屬派出所、警務站的綜合指揮調度系統，系統全網采用數字化模式、分布式體系結構和模塊化設計。總體概括為“一個中心、二級平臺、多級聯動”的綜合指揮平臺。

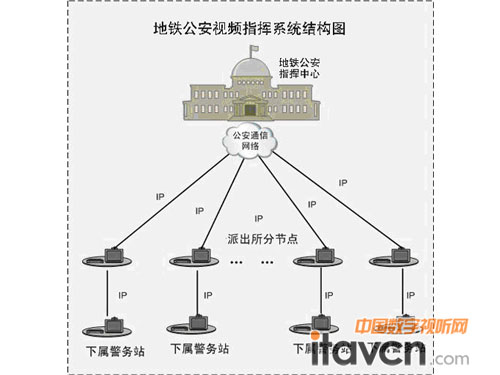

系統結構圖

系統結構圖

系統特點

1、安全和可靠

采用嵌入式、冗余設計、內置防火墻、E1/IP線路備份、電話會議備份、斷線自動重連、多級權限認證、AES加密。

2、通信協議支持

系統遵循國際標準ITU-T H.320和H.323框架協議，可實現視頻指揮調度、電視會議、遠程教學、圖像傳輸?shù)仍趦?nèi)的多功能綜合視音頻應用。

3、速率升降、級聯

支持IP自動升降速功能，采用單播和組播協議，支持多級級聯，可實現主從MCU之間的完全互連、互通、互控。

4、熱備份

MCU支持電源熱備份、主控模塊熱備份、支持N+1備份。備份模塊支持與主模塊相同的功能、相同的性能，主用MCU若有異常，備份MCU可自動啟動并立即接管，并能實時無縫切換以保障系統運行不間斷。

5、交互式與廣播式傳送

主會場可選擇發言會場或本地視頻圖像向其他任意分會場傳送；任何會場都可以從終端召集會議；任何終端都可以加入正在召開的會議中而不需要斷開會議重新調度，且整個過程不需要會議管理員的干涉。

6、清晰圖像

系統圖像采用MPEG-2、MPEG-4編解碼方式；圖像穩定、可靠，畫面清晰、逼真，層次感強，唇音同步，無停頓、黑屏等現象，動態圖像分辨率可達到FULLD1(720×576) 高清晰畫質，PC圖像可達到XGA（1024×768）。

7、高保真音效

采用MP3音頻編解碼技術，音質悅耳，聲音清晰流暢，無失真，立體感強，實現雙聲道高品質語音，達到CD或更高音質, 并具有自動回聲抵消(AEC)、背景噪聲抑制（ANS）、自動增益控制（AGC）等功能。

8、自動檢測、遠程控制

可對任何一個下屬會場進行遠程終端、攝像機控制。具有遠程檢測、本端自檢等故障診斷功能，管理者可以查看所有設備的實時狀態和線路傳輸狀態。

9、全中文WEB操作界面及字幕

系統軟件具有友好的人機界面，有全中文說明及圖像標識，美觀大方，簡明易用，靈活方便。網管界面能夠?qū)崿F(xiàn)對全網設備運行狀態的監視及相關參數的修改。可實時發布中文字幕信息。支持中文會場名、提示信息等字幕滾動、固定等方式疊加功能。支持中文輸入，支持字幕位置及顏色的任意調節。

10、多種會議控制

支持4種會議控制方式：主席控制、導演控制、自動輪詢以及語音激勵,根據會議的不同需要可選擇不同的會議控制方式。

11、大容量

支持512個E1接入（H.320）。單播：120個8Mbps；240個4Mbps；480個2Mbps。組播：無限個用戶（僅受用戶網絡帶寬限制）（H.323）。支持專線和IP的混網接入。支持四個機框堆疊。

12、雙流、白板

支持標準的H.239雙流顯示功能，會議終端內置VGA輸入輸出接口。支持標準的T.120，實現數據共享、文件傳輸、電子白板等功能。同時支持在線人數可達120人。

13、豐富的視音頻接口

終端產品具有豐富的視音頻接口，可以方便的把電視電話會議系統、圖像監控系統、視頻點播系統和市局其他圖像應用系統圖像接入，實現異地現場的監控或廣播。
