【數字視聽網訊】有過在顯示屏前面用數碼相機照相經歷的攝影師大都有一種經驗,經常會在照片中出現類似于水面波紋一樣的無規律的紋路，對照片效果影響極大。在各個角度，不同的距離，出現的隨機性很強，而且難以控制。(排線|配電柜廠家|顯示屏電源線|磁鐵生產廠家|LED排線|顯示屏配電柜)

原因分析

被攝屏幕、攝影設備的傳感器以及攝影設備的顯示器都是數字設備，都是以點的方式存在的，LED顯示屏上影像的點通過攝影設備光學鏡頭之后，與攝影設備傳感器的點之間的對應關系決定了傳感器每一個點的采樣效率。兩者的關系，因為兩者相對距離的不同，LED顯示屏的點間距不同，兩者排列方向的相對角度不同，LED 屏上亮點的面積與不亮部分面積的比例不同等因素，都會導致每一個點的重合效果不一樣，完全重合的點在傳感器上感應的亮度值較高,而有一些點重合部分的比例很小,在傳感器上感應的亮度值較低

這樣組合之后會出現一幅感光效率圖像，與被攝的圖像疊加，在攝像結果的圖像中產生類似水波紋一樣的效果。

解決方案探討

有兩種方法可以減少這種干涉效果，一種方法是盡量人為地加大兩個光學點矩陣中點間距的差距，使一個點對應盡量多的另一個矩陣中點的數量，這樣每一個點的感光效率相近，解決辦法是提高LED顯示屏的點密度，使攝影設備傳感器上的每一個點對應多個LED點:另一種方法是盡量使LED顯示屏發光點的面積在屏體總面積中的占有率提高，這樣暗區減少，可以完全改變傳感器點與點之間效率不同的問題，從而改善“水波紋”問題。

戶內掃描屏出現的橫向條紋

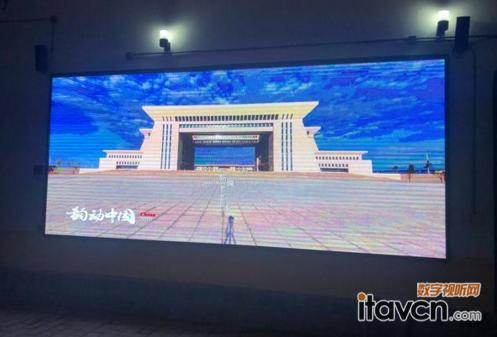

當我們對戶內的行掃描屏體攝像時，經常會出現如圖4所示的橫向條紋，原理很簡單。就是顯示屏的行掃描頻率過低，那么我們需要什么掃描頻率才能徹底解決這類問題?

為基本消除這種現象，快門的打開時間需要超過行掃描周期的5倍以上。正常的戶內拍攝，快門打開的時間大約為1/200~1/60秒，所以為了拍攝到理想的畫面，要求屏幕數據刷新的頻率必須為1000Hz以上，但用傳統的驅動原理和器件很難完成這樣的規格要求。而且有多行數據記憶和PWM功能的恒流取動IC配以專用的顯示控制器，完全可以達到這樣的規格，實現客戶的要求。

戶外屏出現的灰階丟失

LED顯示設備的灰階丟失，特別是低灰階的丟失，給顯示效果造成的影響是眾所周知的，我們經常遇到的顯示灰階丟失現象有兩種，現在分別介紹如下:

(1)非線性伽馬校正時的損失，這種損失多半都體現在低灰階丟失上，只要增加非線性校正的位數，即可完全解決此類問題。這不是本文探討的重點:

(2)在針對LED顯示屏戶外攝影時，我們經常會看到顯示屏的灰階丟失現象，本來在圖像源中很均勻的灰度過渡，出來的效果變成只有幾個層次了。實際上這種現象也是相機的快門打開時間與顯示屏數據刷新時間之間的關系問題,為了完整地拍到整個灰度過渡的各個灰階，要求顯示屏的數據刷新頻率遠遠高過相機的快門，這樣保證每次快門打開時間內有多次的數據刷新。而我們戶外攝影的快門經常會有1ms以下的速度，這樣要求數據刷新頻率必須保證在3kHz以上才能有一個優質的攝像結果，而這對于靜態顯示的戶外屏來講并不是很難實現的規格。
